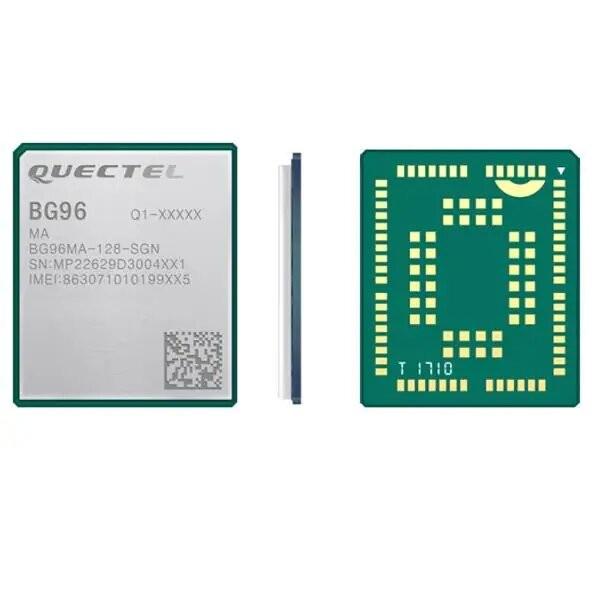

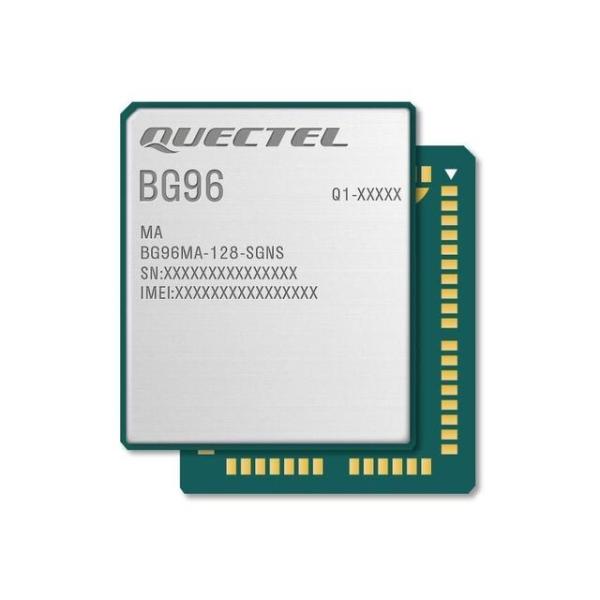

LTE Cat M1/Cat NB1/EGPRS Module Global Frequency Band Support Ultra-low Power Consumption Feature BG96MC-128-SGNS

BG96 是一个 LTE Cat M1/Cat NB1/EGPRS 模块,提供最大数据速率为 375 kbps 下行链路和上行链路.它具有
全球频率 band,超低功耗,并且兼容 Quectel LTE 标准模块 EG91/EG95,
LPWA 模块 BG95xA-GL/BG95/BC95-GV/BC95-G/BC92,UMTS/HSPA 模块 UG95/UG96 和 GSM/GPRS 模块 M95.
具有成本效益的 SMT 形状,尺寸为 26.5 mm × 22.5 mm × 2.3 mm 和高集成度,BG96 使集成商和开发者能够轻松设计他们的应用,并利用模块的低功耗和
机械强度.其先进的 LGA 封装允许高容量应用的全自动化制造.

丰富的互联网协议,行业标准接口(USB/UART/I2C/状态指示器)和丰富的功能
(适用于 Windows 7/8/8.1/10,Linux 和 Android 的 USB 驱动程序)扩展了模块在 M2M
应用中的适用性,如无线 POS,智能计量,跟踪等.

超低功耗的LTE Cat M1/Cat NB1/EGPRS模块
紧凑的SMT外形尺寸,适用于受尺寸限制的应用
在
空间紧张的应用
从 Quectel GSM/GPRS, UMTS/HSPA 和 LTE 模块轻松迁移
LGA封装的超薄外形
快速上市时间:参考设计,评估工具和及时的技术支持,最大限度地减少设计时间和开发工作
坚固的安装和接口

全球变体
BG96
Cat M1/Cat NB1:
LTE HD-FDD:B1/B2/B3/B4/B5/B8/B12/B13/B18/
B19/B20/B25①/B26*/B28
EGPRS:
850/900/1800/1900 MHz

数据
Cat M1:最大375 kbps(下行),最大375 kbps(上行)
Cat NB1:最大32 kbps(下行),最大70 kbps(上行)
EDGE:最大296 kbps(下行),最大236.8 kbps(上行)
GPRS:最大107 kbps(下行),最大85.6 kbps(上行)

语音
VoLTE(仅限Cat M1)

SMS
点对点MO和MT
SMSCell Broadcast
文本和PDU模式

接口
USB 2.0 × 1(最高480 Mbps高速)
UART × 3
PCM × 1
ADC × 2(15位)
GPIO × 2 (I2C 和 UART3 可重新配置为额外的 4 个 GPIO)

(U)SIM 卡 × 1
网络指示灯 × 1 (用于网络状态指示)
状态指示灯 × 1 (用于电源开/关指示)
主天线和 GNSS 天线接口

增强功能
GNSS (可选):
GPS, GLONASS, BeiDou/Compass, Galileo, QZSS
固件升级:
通过 USB 接口
DFOTA:
空中增量固件升级
处理器:
ARM A7 处理器,带有 3 MB 闪存和 3 MB
用户可用 RAM
QuecLocator®*:
支持小区 ID 定位
电气特性
输出功率:
最大功率: 23 dBm
PSM 下的功耗 (典型值):
10 微安
在 LTE Cat M1 下的消耗(典型):
空闲状态:DRX = 1.28 秒时 17.6 毫安
e-I-DRX = 40.96 秒时 17.2 毫安
睡眠状态:DRX = 1.28 秒时 1.5 毫安
e-I-DRX = 40.96 秒时 1.0 毫安
LTE 连接模式(平均):
228 毫安 @ 23 分贝毫瓦
在 LTE Cat NB1 下的消耗(典型):
空闲状态:DRX = 1.28 秒时 17.9 毫安
e-I-DRX = 40.96 秒时 17.5 毫安
睡眠状态:DRX = 1.28 秒时 2.0 毫安
e-I-DRX = 40.96 秒时 1.0 毫安
LTE 连接模式(平均):
177 毫安 @ 23 分贝毫瓦
灵敏度:Cat M1 下 -107 分贝毫瓦 @ 1.4 兆赫兹带宽, CE
Mode A -113 分贝毫瓦 @ Cat NB1, CE 级别 0

软件特性
USB 串口驱动程序:
Windows 7/8/8.1/10,
Linux 2.6/3.x/4.1–4.15,
Android 4.x–11.x
GNSS/RIL 驱动程序*:Android 4.x–11.x
NDIS 驱动程序:Windows 7/8/8.1/10
GobiNet 驱动程序:Linux 2.6–5.4
QMI_WWAN 驱动程序:Linux 3.4–5.4
协议:
PPP/TCP/UDP/SSL/TLS/FTP(S)/HTTP(S)/NITZ/
PING/MQTT

通用特性
3GPP E-UTRA Release 13
工作温度范围:-35 °C 至 +75 °C
扩展温度范围:-40 °C 至 +85 °C
尺寸:26.5 mm × 22.5 mm × 2.3 mm
约 3.1 g
LGA 封装
供电电压:3.3–4.3 V,典型值 3.8 V
3GPP TS27.007, 3GPP TS 27.005 和 Quectel
增强型 AT 命令

批准
运营商:
沃达丰(全球)
德国电信/Telefónica(欧洲)
威瑞森/AT&T/T-Mobile/Sprint/美国细胞(北美)
罗杰斯/ 加拿大贝尔(加拿大)
韩国电信/韩国电信/LGU+(韩国)
日本电信/软银/KDDI(日本)
澳大利亚电信(澳大利亚)
监管: 全球认证论坛(全球) 欧洲CE认证 北美FCC/PTCRB认证 加拿大IC认证 巴西Anatel认证 墨西哥IFETEL认证 中国CCC认证 韩国KC认证 中国台湾NCC认证 日本JATE/TELEC认证 澳大利亚RCM认证 泰国NBTC认证 新加坡IMDA认证 英国UKCA认证 其他: RoHS认证
① 支持R1.2的BG96上的LTE B25
