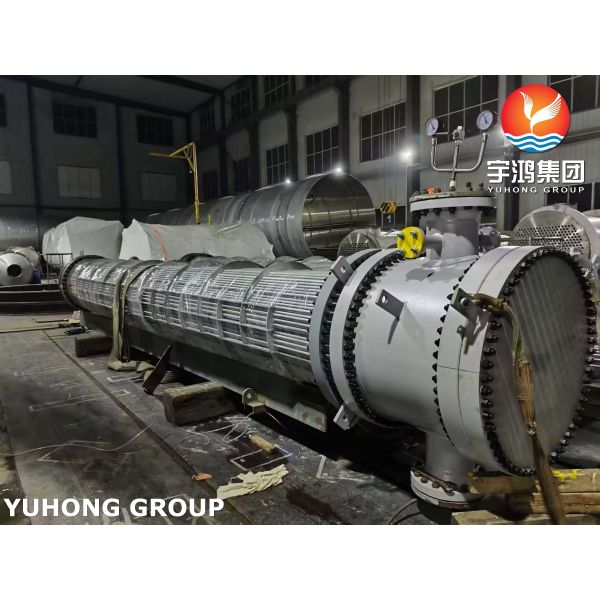

Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка)
Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка)
Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка)
Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка)
Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка)
Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка)
Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка)
Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка)
Specifications
Brand Name :
YUHONG
Model Number :
AES, BET, BES, CHX, AET, BEU
Certification :
ASME
Place of Origin :
CHINA
MOQ :
1 Set
Price :
1 - 1000000 USD
Payment Terms :
T/T,L/C
Supply Ability :
600 Sets per year
Delivery Time :
70 - 180 days
Packaging Details :
Ply Wooden Case / Pallet
Description
Трубный пучок теплообменника из стали ASME SA213 TP316L (трубы) и ASME SA516 Gr.70 (трубная решетка)
Обзор продукции
Предлагаемый трубный пучок представляет собой ключевой сменный элемент кожухотрубчатого теплообменного аппарата, предназначенного для использования в составе технологических линий нефтеперерабатывающих заводов (НПЗ). Конструкция пучка обеспечивает эффективную передачу тепловой энергии между рабочими средами.
Изделие характеризуется комбинированным применением высококачественных материалов, соответствующих международным стандартам ASME:
  • Теплообменные трубы: Изготовлены из аустенитной нержавеющей стали марки ASME SA213 TP316L. Данный материал обладает высокой стойкостью к межкристаллитной коррозии, а также устойчивостью к воздействию хлоридов и других агрессивных сред, часто встречающихся в нефтепереработке. Низкое содержание углерода (L-версия) обеспечивает стабильность сварных швов.
  • Трубная решетка: Выполнена из высококачественной углеродистой стали ASME SA516 Gr.70. Эта сталь специально разработана для изготовления сосудов давления, работающих при средних и пониженных температурах, и отличается хорошей свариваемостью и устойчивостью к механическим нагрузкам.
Назначение и функции трубного пучка
Трубный пучок является основным функциональным элементом теплообменника. Его ключевые задачи представлены в таблице ниже.
Назначение Описание функции
Теплопередача Обеспечение эффективного теплообмена между технологическими средами (например, нагреваемая нефть и горячий теплоноситель) через стенки труб.
Разделение сред Предотвращение смешивания греющего и нагреваемого продуктов благодаря герметичности труб и их креплению в трубной решетке.
Компенсация нагрузок Конструкция пучка (в сборе с кожухом) рассчитана на восприятие температурных расширений и перепадов давления в соответствии с расчетными условиями эксплуатации.
Обеспечение технологического режима Поддержание заданных параметров процесса (температуры кипения, конденсации или охлаждения) для получения продуктов с требуемыми характеристиками.
Области применения
А. Нефтегазовая отрасль
  • Переработка нефти: Используется в подогревателях сырья, конденсаторах и холодильниках для процессов атмосферно-вакуумной перегонки, гидрокрекинга и каталитического риформинга.
  • Переработка природного газа: Применяется в газовых холодильниках для отвода тепла от сжатого природного газа, а также в установках осушки и очистки газа (например, в теплообменниках регенерации абсорбента).
Б. Нефтехимическая и химическая промышленность
  • Реакторные системы: Обеспечивает точный контроль температуры в экзотермических или эндотермических процессах (полимеризация, алкилирование).
  • Теплообмен с коррозионно-активными средами: Нержавеющая сталь 316L обеспечивает стойкость при контакте с органическими кислотами, хлорированными углеводородами и другими средами средней агрессивности.
В. Энергетика
  • Паровые конденсаторы: Преобразование отработавшего пара паровых турбин в воду для возврата в цикл ТЭС, ГРЭС, АЭС.
  • Подогреватели питательной воды: Использование пара, отбираемого из турбины, для предварительного подогрева воды перед подачей в котел (повышение общего КПД станции).
  • Маслоохладители: Охлаждение турбинного и трансформаторного масла в системах смазки крупных энергетических агрегатов.
Г. Пищевая и перерабатывающая промышленность
  • Пастеризация и стерилизация: Нагрев и охлаждение жидких пищевых продуктов (молоко, соки, пиво, растительное масло) в закрытом контуре с соблюдением санитарных норм.
  • CIP-системы: Конструкция трубного пучка допускает эффективную циркуляционную мойку без разбора аппарата, что предотвращает размножение бактерий и соответствует требованиям гигиены (FDA, EHEDG).
Соответствие стандартам
Изделие спроектировано и изготовлено в соответствии с требованиями международных и отраслевых нормативных документов, что гарантирует его надежность и безопасность при эксплуатации под давлением:
  • Материалы: ASME SA213 / ASTM A213 (трубы), ASME SA516 / ASTM A516 (лист для решетки).
  • Проектирование и конструкция: Основные положения ASME Boiler and Pressure Vessel Code (Раздел VIII, Дивизион 1 или 2), а также рекомендации TEMA (Tubular Exchanger Manufacturers Association).
  • Контроль качества: Возможность проведения неразрушающего контроля (радиография, ультразвук) и гидравлических испытаний в соответствии с требованиями заказчика и стандартов ASME.
