The 30W Drone Signal Jammer Module is designed for effective management of unauthorized drone intrusions. It disrupts communication links between drones and their controllers, satellites, or other transmission sources by emitting targeted interference signals, ensuring security in protected areas.
Key Advantages:
Applicable Scenarios: Airport no-fly zones, government premises, military installations, large-scale event venues (concerts, exhibitions), correctional facilities, and other high-security areas.

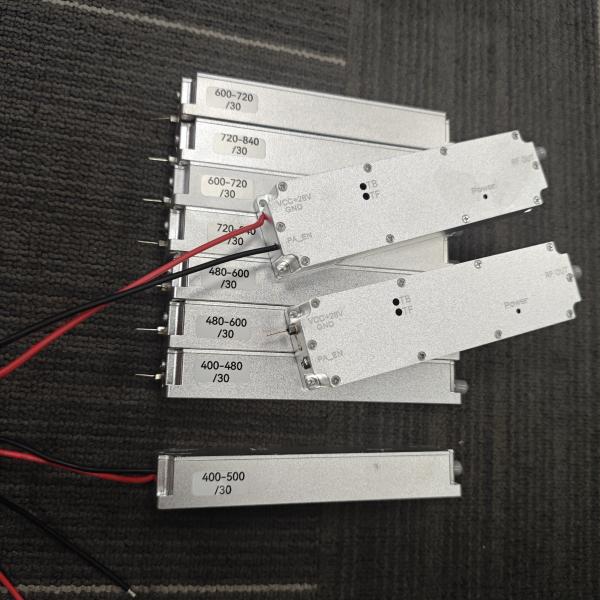

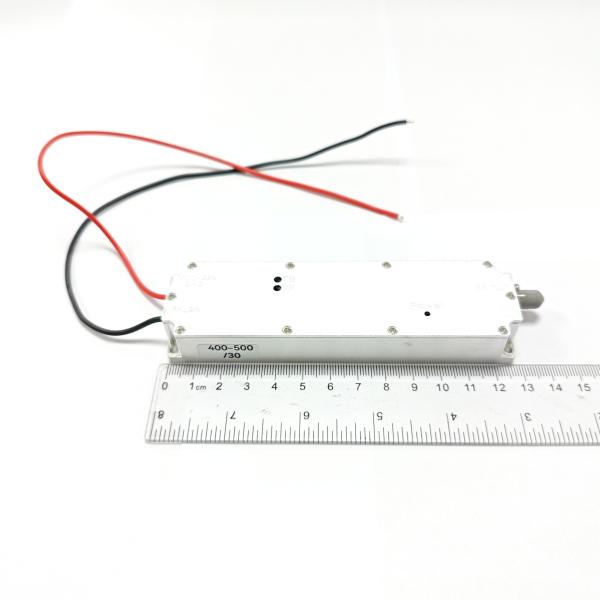

Power | Bandwidth | Scheme | Size | Size (Built-in Circulator) |
---|---|---|---|---|
30W | 720–820MHz | LoRa LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 720–820MHz | LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 720–820MHz | GaN | – | – |
30W | 720–820MHz | LoRa LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 720–820MHz | LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 850–950MHz | LoRa LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 850–950MHz | LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 850–950MHz | GaN | – | – |
30W | 850–950MHz | LoRa LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 850–950MHz | LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 970–1100MHz | LoRa LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 970–1100MHz | LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 970–1100MHz | GaN | – | – |
30W | 970–1100MHz | LoRa LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 970–1100MHz | LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 1170–1280MHz | LoRa LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 1170–1280MHz | LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 1170–1280MHz | GaN | – | – |
30W | 1170–1280MHz | LoRa LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 1170–1280MHz | LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 1550–1650MHz | LoRa LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 1550–1650MHz | LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 1550–1650MHz | GaN | – | – |
30W | 1550–1650MHz | LoRa LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 1550–1650MHz | LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 2300–2500MHz | LoRa LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 2300–2500MHz | LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 2300–2500MHz | GaN | – | – |
30W | 2300–2500MHz | LoRa LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 2300–2500MHz | LDMOS | 100mm×34mm×15mm | 128mm×35mm×19mm |
30W | 5150–5350MHz | LDMOS | – | 128mm×35mm×19mm |
30W | 5150–5350MHz | GaN | – | 128mm×35mm×19mm |
30W | 5150–5350MHz | LoRa GaN | – | 128mm×35mm×19mm |
30W | 5400–5700MHz | LDMOS | – | 128mm×35mm×19mm |
30W | 5400–5700MHz | GaN | – | 128mm×35mm×19mm |
30W | 5400–5700MHz | LoRa GaN | – | 128mm×35mm×19mm |
30W | 5725–5850MHz | LDMOS | – | 128mm×35mm×19mm |
30W | 5725–5850MHz | GaN | – | 128mm×35mm×19mm |
30W | 5725–5850MHz | LoRa GaN | – | 128mm×35mm×19mm |
Test Item | Parameters | Unit | Remark |
---|---|---|---|
Frequency Range | 420–5850 | MHz | Customized Frequency Available |
Operating Voltage | 28 (28–32V compatible) | V | Wide Voltage Adaptation |
Maximum Power Output | 45±0.5 / 54±0.5 | dBm | 30W@≤2.1A |
Gain | 40±1 | dB | peak-to-peak value |
In-band Fluctuation | ≤2 | dB | peak-to-peak value |
Spurious Emission (Operating In-band) | ≤-15dBm/1MHz | dBm | Center Frequency + CW Signal to Maximum Power Output Test |
Spurious Emission (Operating Out-of-band, 9KHz–1GHz) | No noise wave above normal base | dBm | – |
Spurious Emission (Operating Out-of-band, 1G–12.75GHz) | No noise wave above normal base | dBm | – |
Output VSWR (No Power Up) | ≤1.30 | – | No power up: Standard Grid Output -10dBm |
Output VSWR (Power Up) | ≤1.30 | – | Power up: Dual Directional Coupler Test |
High-low Temperature Test (Operating Ambient Temperature) | -10~+55 | °C | Cold Start Compatible |
High-low Temperature Test (Gain Stability) | ±1.5dB @ -40°C~+55°C | dB | – |
High-low Temperature Test (Power Stability) | ±1dB @ -40°C~+55°C | dB | – |
Power Supply Requirement | ≥3A@+28Vdc | – | Continuous Wave Output (30W/25W) |
Power Supply Port | Power Cable: Red positive/Black negative | – | Red positive, Black negative polarity |

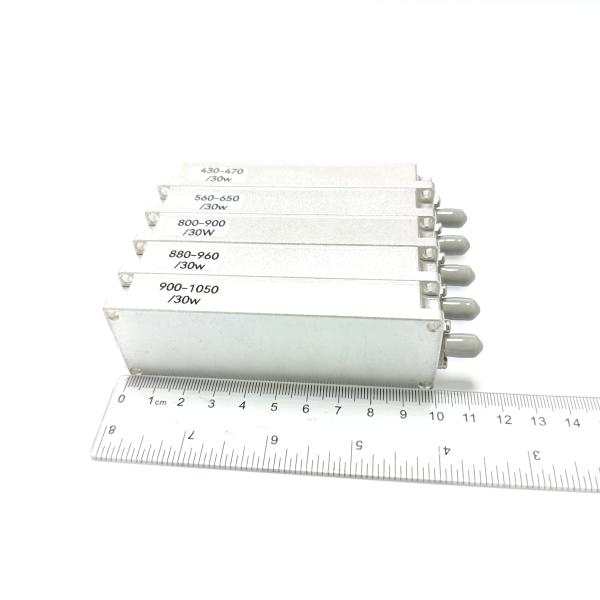

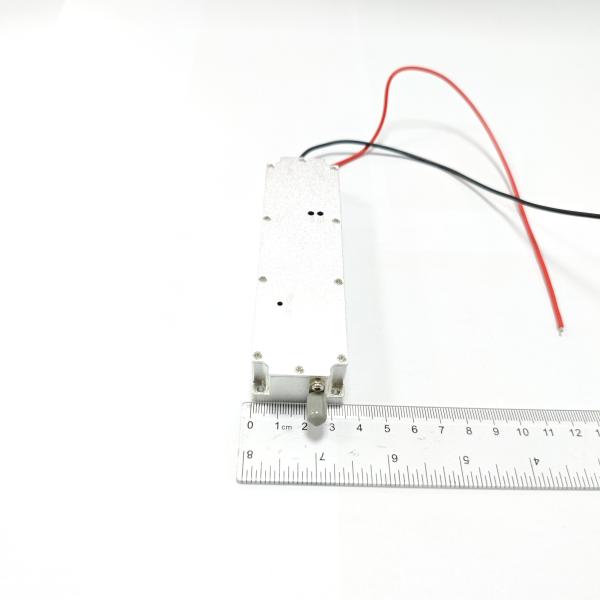

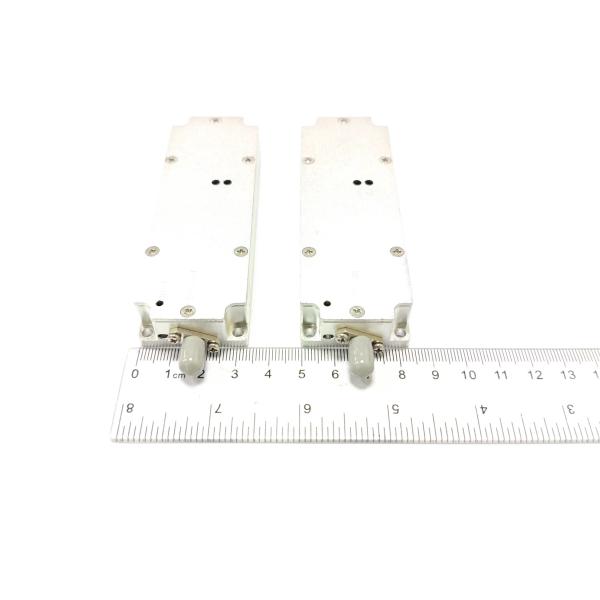

RF Output Connector | SMA | – | SMA External Screw Base |
A: The module supports mainstream drone communication frequency bands (e.g., 400MHz, 800MHz, 2.4GHz, 5.8GHz). LoRa-specific schemes (LoRa LDMOS, LoRa GaN) offer enhanced interference for drones using LoRa communication. Custom frequency options are also available to match specific drone systems.
A: - LoRa LDMOS / LoRa GaN: Optimized for jamming drones with LoRa-based communication (targeted interference).
A: Yes. Frequency customization is available (see “Customized Frequency” in “Frequency Range” remark). For bulk orders, customization of voltage (beyond 28–32V), form factor, or connectors can also be discussed.
A: Yes. The operating temperature range is -10°C to +55°C, and it undergoes rigorous high-low temperature testing (gain fluctuation ≤±1.5dB, power fluctuation ≤±1dB), ensuring reliability in most outdoor environments.
A: The module requires ≥3A@+28Vdc for power. The power cable uses “Red positive, Black negative” polarity. RF signals output via an SMA external screw base. Ensure correct power polarity and RF connector compatibility during installation.
