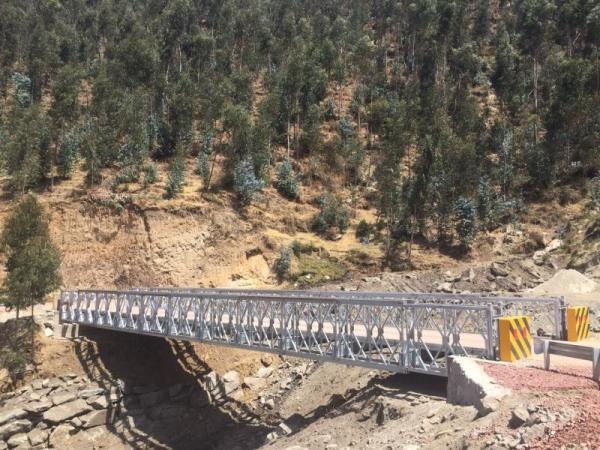

Puente Metálico Modular de Acero Carga HL-93 Estándar AASHTO
Puente Metálico Modular de Acero Carga HL-93 Estándar AASHTO
Specifications
Brand Name :
HARZONE
Model Number :
CB200A
Certification :
ASTM, AASHTO HL-93
Place of Origin :
CHINA
Supply Ability :
50000 tons per year
Description

Puente modular de acero carga HL-93 AASHTO

Descripción General del Puente HARZONE CB200A

Características Principales
Estructura Modular Estructuras de acero modular totalmente intercambiables entre los componentes del mismotipo. De fácil y rápido armado y desarmado. Sus componentes permiten su fácil transporte y manipulación manual en el campo o para uso mínimo de equipo pesado y herramientas, empleando mano de obra no especializadaysin entrenamiento altamente calificado.

Vigas Longitudinales

y Transversales

Las vigas longitudinales que comprenden paneles prefabricados conectados por bulones y ensamblados en una fila al lado de la otra o en doble nivel de piso; según las configuraciones de diseño (Ver Tablas N°1 y N°2).Las vigas longitudinales están unidas por los traveseros, constuyéndoseestos en las vigas transversales del puente y quesoportan una calzada para uno

o dos carriles, conformada por tableros modulares de acero prefabricados, cuya superficie superior se encuentra recubierta con material epóxico yagregado antideslizante.
Aceros Los Aceros empleados para la fabricación de las estructuras metálicas cumplen con las propiedades mecánicas de las estructuras para la sobrecarga HL-93 de las especificaciones AASHTO LRFD. Los elementos principales (vigas, paneles, cordones y pisos) son perfiles laminados en caliente. los elementossecundarios son laminados en frio.
Estructura de Soporte y Sistema de Conexión Conformado por elementos dearriostramiento, bulonesy pernos.
Carga HL-93 de las especificaciones AASHTO LRFD
Deflexión L/800 (máxima)
Ciclo de Carga 1,000,000 (mínimo)
Soldadura AASHTO/AWS D1.5M/D1.5
Galvanizado Elementos Principales ASTMA 123/A123M-24

Galvanizado Elementos

de Conexión

 ASTMA153/A153M-23

Galvanizado Elementos

de Unión

 ASTM B633-23

Geometría General de la Estructura del Puente Metálico

Modular HARZONE CB200A

Tabla de Configuración de Paneles

(Ver Tabla N°1 y N°2)
Configuración Descripción
SS SIMPLE SIMPLE, una hilera de paneles a cada lado, empleado como parte de la configuración de nariz de lanzamiento.
DS DOBLE SIMPLE, dos hileras de paneles a cada lado, sin cordones de refuerzo.
DSR2 DOBLE SIMPLE REFORZADO DOS, dos hileras de paneles a cada lado, con cordones de refuerzo superiores e inferiores en todas las hileras, excepto en los módulos inicial y final.
DDR1 DOBLE DOBLE REFORZADO UNO, dos hileras dobles de paneles a cada lado, con cordones de refuerzo superiores e inferiores en ambas hileras internas, excepto en los módulos inicial y final.
DDR2

DOBLE DOBLE REFORZADO DOS, dos hileras dobles de paneles a cada lado con cordones de refuerzo superiores e inferiores en todas las hileras,

excepto en los módulos inicial y final.
DDR2H

DOBLE DOBLE REFORZADO DOS PESADO, dos hileras dobles de paneles a

cada lado con cordones de refuerzo pesado superiores e inferiores en todas las hileras, excepto en los módulos inicial y final.

DDR2SH

DOBLE DOBLE REFORZADO DOS PESADO DE ALTA FLEXIÓN, dos hileras

dobles de paneles a cada lado con cordones de refuerzo pesado de alta

flexión superiores e inferiores en todas las hileras, excepto en los módulos inicial y final.
TSR2 TRIPLE SIMPLE REFORZADO DOS, tres hileras de paneles a cada lado, con cordones de refuerzo superiores e inferiores en ambas hileras internas y externas, excepto los módulos inicial y final.
TSR3 TRIPLE SIMPLE REFORZADO TRES, tres hileras de paneles a cada lado, con cordones de refuerzo superiores inferiores en todas las hileras, excepto en los módulos iniciales y final.
TDR2 TRIPLE DOBLE REFORZADO DOS, tres hileras dobles de paneles a cada lado, con cordones de refuerzo superiores e inferiores en ambas hileras internas y externas, excepto en los módulos inicial y final.
TDR3

TRIPLE DOBLE REFORZADO TRES, tres hileras dobles de paneles a cada lado, con cordones de refuerzo superiores e inferiores en todas las hileras,

excepto en los módulos inicial.
TDR3H TRIPLE DOBLE REFORZADO TRES PESADO, tres hileras dobles de paneles a cada lado con cordones de refuerzo pesado en todas las hileras, excepto en los módulos inicial y final.
TDR3SH TRIPLE DOBLE REFORZADO TRES PESADO DE ALTA FLEXIÓN, tres hileras dobles de paneles a cada lado con cordones de refuerzo pesado de alta flexión en todas las hileras, excepto en los módulos inicial y final.

Pruebas de Carga - Puente HARZONE CB200A

Carga HL - 93, Deflexión L/800

HARZONE suministra sus puentes considerando las Pruebas de Carga a requerimiento del cliente, a fin de demostrar que sus puentes están diseñados para la Sobre carga HL–93 de las Especificaciones AASHTO –LRFD y la Deflexión máxima bajo carga viva limitada a L/800.

Las estructuras metálicas HARZONE CB200A se encuentran diseñadas para la Sobre carga HL–93 de las Especificaciones AASHTO LRFD, para 1´000.00 de ciclos de carga vinculados con el rango de esfuerzos (fatiga) y para una deflexión máxima bajo carga viva limitada a L/800.

Pruebade Carga de nuestras estructuras

Se evalúa el comportamiento estructural de los Puentes HARZONE CB200A, en los estados de carga más desfavorables.

Se miden sistemáticamente flechas y deformaciones unitarias, según Especificación AASHTO – LRFD.

Se comprueba que los puentes HARZONE están diseñados para una deflexión máxima bajo carga viva limitada a L/800.
